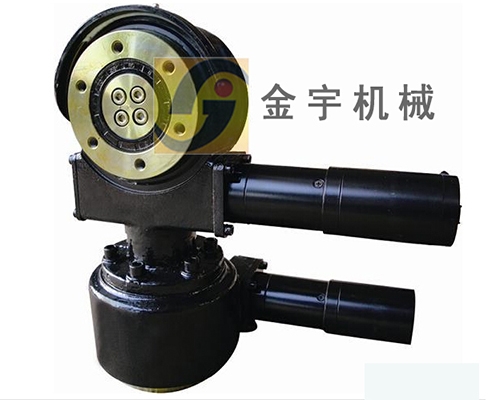

雙機太陽能跟蹤系統部件
雙機太陽能跟蹤系統部件
（1）結構型式的選擇
常用回轉支承的結構型式有四種：?jiǎn)闻徘蚴?、交叉滾柱式、雙排球式、三排柱式。
根據我們的經驗和計算,有以下結論：
相同外形尺寸的回轉支承, 單排球式的承載能力高于交叉滾柱式和雙排球式。
在傾覆力矩160噸米載荷以下，選用單排球式回轉支承其性?xún)r(jià)比高于三排柱式回轉支承，為首選形式。當傾覆力矩高于160噸米時應該優先考慮選用三排柱式回轉支承。
（2）單排球式回轉支承系列的選擇
在國內，目前單排球式回轉支承有3個系列的尺寸規格： HS系列，Q系列和01系列。對于新用戶一般不知如何選擇那個系列，我們認為每種系列各有優點，分析如下：
①HS系列單排球式回轉支承是歷史的延續。上世紀八十年代前，國內生產的回轉支承的主要型式是交叉滾柱式，八十年代后開始生產單排球式回轉支承，交叉滾柱式回轉支承逐漸被取代，為了保持主機的安裝尺寸不受影響，設計了外形及安裝尺寸與原來交叉滾柱式回轉支承完全相同但內部結構改為單排球式的HS系列單排球式回轉支承。其特點是外形尺寸大，例如：HSN1250.40的重量是470Kg, 而相同承載能力的QNA1250.40的重量是388 Kg, 所以HS系列回轉支承占用較多的資源，制造成本比相同的承載能力的Q系列和01系列回轉支承高10％以上，同國外相同承載能力的回轉支承相比差得更遠。
因此，從節約成本和資源出發，HS系列應該盡可能不用?？紤]到改變回轉支承后會改變主機的相關尺寸，因此這個過程會比較痛苦，但是新的設計不應該再選用HS系列。
②01系列單排球式回轉支承是1984年原機械部推出的以軸承編號為基準的回轉支承系列。其安裝螺栓孔數量多，比較合理，但是滾道參數存在不合理匹配，例如011.45.1400與 011.35.1400回轉支承，其外形尺寸和安裝尺寸完全相同，其制造成本基本相同，但是011.45.1400使用的是直徑45mm鋼球，而011.35.1400使用的是直徑35mm鋼球，后者的承載能力降低了22％。所以在選用01系列單排球式回轉支承應注意選擇較大鋼球的規格。
常用回轉支承的結構型式有四種：?jiǎn)闻徘蚴?、交叉滾柱式、雙排球式、三排柱式。
根據我們的經驗和計算,有以下結論：
相同外形尺寸的回轉支承, 單排球式的承載能力高于交叉滾柱式和雙排球式。
在傾覆力矩160噸米載荷以下，選用單排球式回轉支承其性?xún)r(jià)比高于三排柱式回轉支承，為首選形式。當傾覆力矩高于160噸米時應該優先考慮選用三排柱式回轉支承。
（2）單排球式回轉支承系列的選擇
在國內，目前單排球式回轉支承有3個系列的尺寸規格： HS系列，Q系列和01系列。對于新用戶一般不知如何選擇那個系列，我們認為每種系列各有優點，分析如下：
①HS系列單排球式回轉支承是歷史的延續。上世紀八十年代前，國內生產的回轉支承的主要型式是交叉滾柱式，八十年代后開始生產單排球式回轉支承，交叉滾柱式回轉支承逐漸被取代，為了保持主機的安裝尺寸不受影響，設計了外形及安裝尺寸與原來交叉滾柱式回轉支承完全相同但內部結構改為單排球式的HS系列單排球式回轉支承。其特點是外形尺寸大，例如：HSN1250.40的重量是470Kg, 而相同承載能力的QNA1250.40的重量是388 Kg, 所以HS系列回轉支承占用較多的資源，制造成本比相同的承載能力的Q系列和01系列回轉支承高10％以上，同國外相同承載能力的回轉支承相比差得更遠。
因此，從節約成本和資源出發，HS系列應該盡可能不用?？紤]到改變回轉支承后會改變主機的相關尺寸，因此這個過程會比較痛苦，但是新的設計不應該再選用HS系列。
②01系列單排球式回轉支承是1984年原機械部推出的以軸承編號為基準的回轉支承系列。其安裝螺栓孔數量多，比較合理，但是滾道參數存在不合理匹配，例如011.45.1400與 011.35.1400回轉支承，其外形尺寸和安裝尺寸完全相同，其制造成本基本相同，但是011.45.1400使用的是直徑45mm鋼球，而011.35.1400使用的是直徑35mm鋼球，后者的承載能力降低了22％。所以在選用01系列單排球式回轉支承應注意選擇較大鋼球的規格。
③Q系列單排球式回轉支承是1986年建設部在參考了01系列回轉支承的參數后，經過優化后設計的單排球式回轉支承系列，相同承載能力的回轉支承的截面尺寸更緊湊，重量更輕，具有更好的性?xún)r(jià)比。
